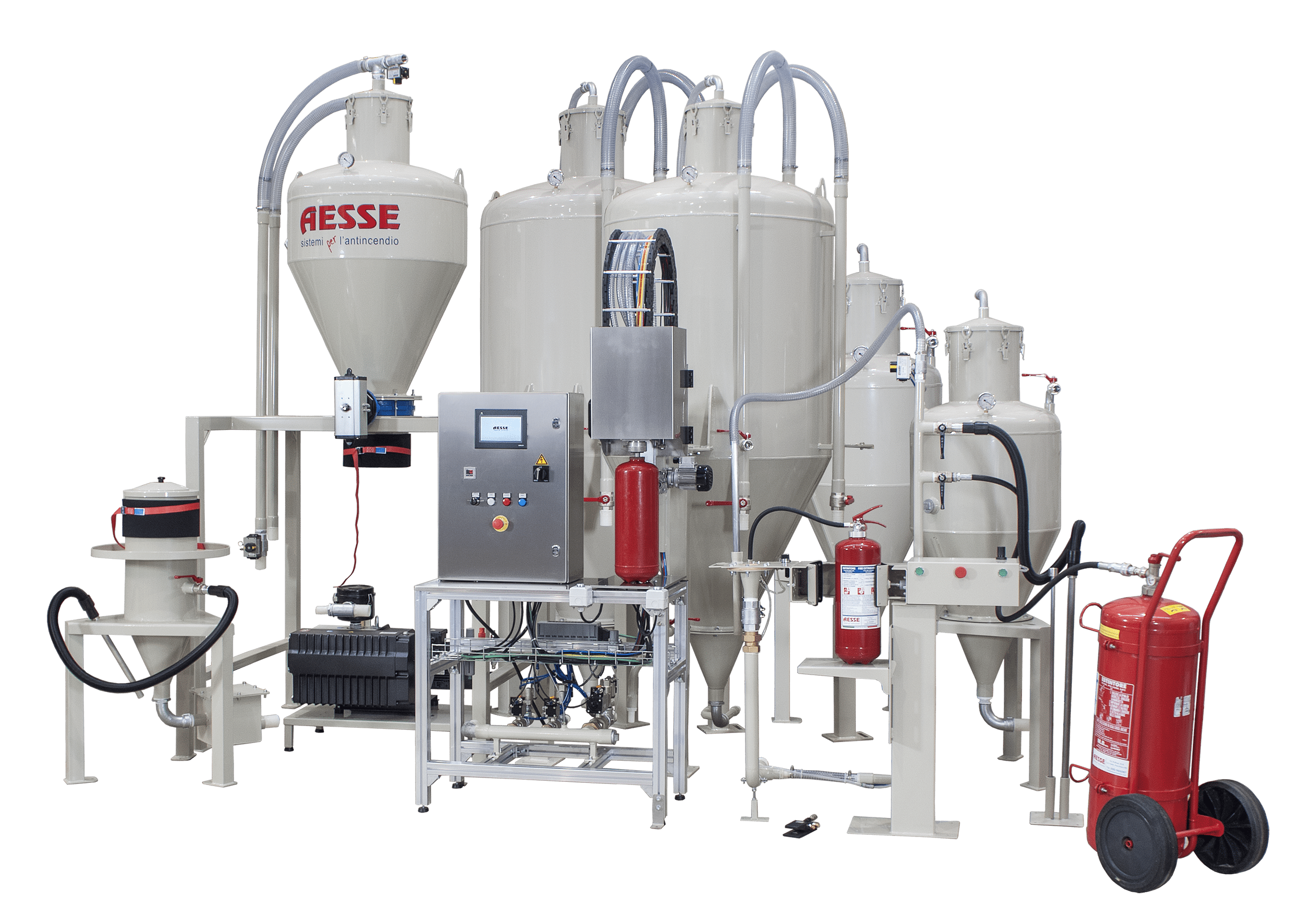

TOR4.0D è un impianto semiautomatico per il riempimento e lo svuotamento di estintori a polvere.
Dotato di testata di riempimento completamente in acciaio Inox e alluminio, con quadro elettrico generale, PLC e touch screen dal quale possono essere comodamente e facilmente effettuate tutte le operazioni, le impostazioni e i settaggi del sistema.
La fase di riempimento è dotata di due velocità: la lenta e la veloce, nella veloce il passaggio della polvere raggiunge il 1Kg/sec; la lenta serve ad ottimizzare il peso finale; questo impianto gestisce due tipi di polvere in fase di riempimento ed è dotato di un sistema automatico di pulizia tubazioni che si attiva allo scambio delle polveri utilizzate, questo sistema impedisce la possibile formazione di grumi all’interno dell’impianto dovuti alle diverse caratteristiche delle polveri.
Dotato di memorie peso illimitate facilmente impostabili e richiamabili dall’utente, TOR4.0D ad ogni ciclo di riempimento attiva un sistema di recupero polvere e pulizia ghiera estintore, che rendono l’ambiente di lavoro pulito e non inquinato da polveri in atmosfera.
TOR4.0D effettua il riempimento di carrellati a polvere tramite un pratico accessorio (Kit Venturi), su bilancia esterna non compresa nella fornitura.
Il riempimento serbatoio contenimento polvere da 1000 Kg viene effettuato tramite la tramoggia, questo accessorio consente di svuotare un big bag da 1000 Kg di polvere in un tempo di circa 5/10 min, oltre i tempi di avvicinamento.
La fase di svuotamento è dotata di tre modalità:
1. Svuotamento diretto su flangia gommata senza svuotare la manichetta dell’estintore;
2. Svuotamento carrellati con tubazione, alta pressione con innesto rapido;
- Aspirazione manuale da qualsiasi serbatoio non pressurizzato con pescante in alluminio;
La polvere esausta viene depositata in un serbatoio temporaneo da circa 300 Kg, il suo svuotamento nel big bag da 1000 Kg viene effettuato dall’utente attivando una pratica valvola pneumatica DN 250mm,
ma l’aspetto più interessante dello svuotamento è che gli impianti della serie TORRICELLI riescono a pulire la valvola in pochissimi secondi, senza smontare i propri componenti.
Oltre agli aspetti funzionali riguardanti la velocizzazione del processo di revisione e produzione estintori, l’impianto si contraddistingue per una grande adattabilità agli ambienti. Questo è possibile per la sua modularità, per la possibilità di essere personalizzato sulla base delle richieste del cliente e agli spazi disponibili.
Le versioni più significative sono:
– Disposizione a terra;
– Disposizione su soppalco;
– Disposizione su furgone (impianto scarrabile);
L’industria 4.0 permette alla serie TORRICELLI di compiere un enorme passo avanti nelle performance uomo-macchina. Alcuni degli aspetti principali, sono:
– Interconnettività con i sistemi di fabbrica;
– Semplice e intuitivo interfaccia uomo-macchina (touch screen) che permette di effettuare in maniera molto semplice e intuitiva tutti i settaggi dell’impianto;
– Controllo valvola tramite set di sensori;
– Sicurezza antinfortunistica;
Teleassistenza: dai nostri uffici possiamo collegarci al vostro impianto per rilevare le eventuali anomalie da voi evidenziate, per poi disabilitarle o risolverle e in tutti i casi farvi procedere con la lavorazione;
Controllo remoto: la vostra amministrazione potrà in ogni momento avvalersi delle informazioni che l’impianto vi invierà, come ad esempio: lotto polvere usata, quantità polvere inserita in ogni estintore e da quale utente e quando ecc.. Queste informazioni sono molto importanti qualora vogliate utilizzarle per qualificare in maniera professionale il vostro lavoro con i vostri clienti.
CARATTERISTICHE TECNICHE
- N° 02 serbatoio contenimento polvere da 1000 Kg;
- N° 02 serbatoio recupero polvere/polmone vuoto;
- N° 01 tramoggia per riempimento rapido da big bag del serbatoio contenimento polvere;
- N° 01 serbatoio contenimento temporaneo polvere esausta da circa 300 Kg con base di contenimento per big bag da 1000 Kg;
- N° 01 banco testa di riempimento in acciaio Inox e alluminio, completo di:
– Quadro elettrico generale;
– PLC ad avanzamento pneumatico;
– Touch screen;
– Punto svuotamento polvere;
– Testa pneumatica per il riempimento degli estintori portatili;
– Kit Venturi per riempimento carrellati, (bilancia esclusa). - Pompa del vuoto da 160 m3/h 3,3 Kw.
Alimentazione: 380V 4P 16A 50Hz + aria compressa 8 bar;
Peso: circa 1100 Kg a seconda delle versioni;
Dimensioni minime, variabili a seconda delle versioni: LxPxH 5000x2000x3500mm.
ACCESSORI OPTIONAL
MP6: morsa pneumatica
ASRA: sistema pneumatico per lo svuotamento rapido e diretto per gli estintori a polvere senza smontare la manichetta;
SBS: sistema pneumatico bonifica finale dei serbatoi;
VN4020: sensore di livello polvere serbatoi;
BTMI: banco testata in acciaio Inox con morsa integrata per lo svuotamento della polvere;
BTMIXL: cassettiera in acciaio Inox in tre cassetti per banco BTMI;
MAS1TRAMOGGIAI: tramoggia in acciaio Inox per il riempimento di serbatoi in polvere;
VT2: bilancia riempimento carrellati.
Versioni su soppalco e/o serbatoi sopraelevati non compresi nello standard.
