Impianto semiautomatico integrato per la revisione di estintori a polvere , fase riempimento ad un tipo di polvere, predisposto INDUSTRIA 4.0
Tempo revisione completa estintore a polvere Kg6 = 3/5min. (secondo gli accessori).
Soluzione a singola polvere in fase riempimento realizzata con serbatoi a terra e morsa pneumatica con accessori
svuotamento
(morsa e accessori non compresi).
Accessori principali:
T4.0 : software e licenza abilitazione funzioni INDUSTRIA
4.0
MP6 : morsa pneumatica a basamento
ASRA : sistema pneumatico svuotamento rapido diretta-
mente con la manichetta dell’estintore
SBS : sistema bonifica finale serbatoio
VN4020 : sensore livello di polvere
PVP piastra vibrante per inserimento pescante
TOR5TPVP : stazione di riempimento maggiorata per PVP
MAS1TRAMOGGIAI : tramoggia INOX per alloggiamento
esterno
VT2 : bilancia 300 kg. Basso spessore
KTMASTOR : kit traslazione elettrica posizione testa riem-
pimento polvere
Svuotamento del big bag
nel serbatoio tramite la
tramoggia
SERIE TORRICELLI
– Impianto semiautomatico integrato per la revisione di
estintori a polvere , fase riempimento ad un tipo di polvere, predisposto INDUSTRIA 4.0

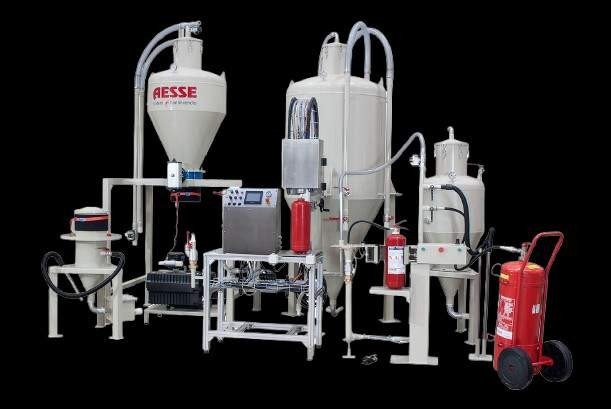

Descrizione TOR5:
TOR5 e un impianto semiautomatico per il riempimento e lo svuotamento di estintori a polvere.
Dotato di testata di riempimento a traslazione pneumatica con comando a pulsanti manuali completamente in acciaio
Inox ed alluminio, con quadro elettrico generale, PLC e touch screen dal quale possono essere comodamente e facil-
mente effettuate tutte le operazioni, le impostazioni ed i settaggi del sistema. TOR5 e predisposto per l’attivazione
delle funzioni e caratteristiche di INDUSTRIA 4.0 .
La fase di riempimento e dotata di due velocita : la lenta e la veloce, nella veloce il passaggio della polvere e di il 1Kg/
sec; la lenta serve ad ottimizzare il peso finale e/o riempire estintori di piccole dimensioni.
Dotato di memorie peso illimitate facilmente impostabili e richiamabili dall’utente, TOR5 ad ogni ciclo di riempimen-
to attiva un sistema di recupero polvere e pulizia ghiera estintore, che rendono l’ambiente di lavoro pulito e non in-
quinato da polveri in atmosfera.
TOR5 effettua il riempimento di estintori carrellati a polvere tramite un pratico accessorio (Kit Venturi), su bilancia
esterna (non compresa nella fornitura).
Il riempimento serbatoio contenimento polvere da 1000 Kg viene effettuato tramite apposita tramoggia, questo ac-
cessorio consente di svuotare un big bag da 1000 Kg di polvere in un tempo di circa 5/10 min, oltre le fasi di avvicina-
mento.
Sono disponibili anche serbatoi da 200 kg o 4000 kg.
La fase di svuotamento e dotata di tre modalita :
1. Svuotamento diretto su flangia gommata senza svuotare la manichetta dell’estintore;
2. Svuotamento carrellati con tubazione, alta pressione con innesto rapido;
3. Aspirazione manuale da qualsiasi serbatoio non pressurizzato con pescante in alluminio;
La polvere esausta viene depositata in un serbatoio temporaneo da circa 300 Kg, il suo svuotamento nel big bag da
1000 Kg viene effettuato dall’utente attivando una valvola pneumatica DN 250mm,
ma l’aspetto più interessante dello svuotamento è che gli impianti della serie TORRICELLI riescono a pulire la
valvola in pochissimi secondi, senza smontare i propri componenti.
Oltre agli aspetti funzionali riguardanti la velocizzazione del processo di revisione e produzione estintori, l’impianto
si contraddistingue per una grande adattabilita agli ambienti. Questo e possibile per la sua modularita , per la possibi-
lita di essere personalizzato sulla base delle richieste del cliente e agli spazi disponibili.
L’industria 4.0 permette alla serie TORRICELLI di compiere un enorme passo avanti nelle performance uomo –
macchina. Alcuni degli aspetti principali, sono :
– Interconnettivita con i sistemi di fabbrica;
– Semplice e intuitivo interfaccia uomo – macchina (touch screen) che permette di effettuare in maniera molto semplice
e intuitiva tutti i settaggi dell’impianto;
– Controllo valvole tramite set di sensori;
– Sicurezza antinfortunistica;
Teleassistenza: dai nostri uffici possiamo collegarci al vostro impianto per rilevare le eventuali anomalie da voi evi-
denziate, per poi disabilitarle o risolverle e in tutti i casi farvi procedere con la lavorazione;
Controllo remoto: la vostra amministrazione potra in ogni momento avvalersi delle informazioni che l’impianto vi
inviera , come ad esempio: lotto polvere usata, quantita polvere inserita in ogni estintore e da quale utente e quando
ecc.. Queste informazioni sono molto importanti qualora vogliate utilizzarle per qualificare in maniera professionale il
vostro lavoro con i vostri clienti.
Principali caratteristiche tecniche:
N°01 serbatoio contenimento polvere da 1000 Kg
•
N°01 serbatoio recupero polvere/polmone vuoto
•
N°01 tramoggia per riempimento rapido da big bag a serbatoio contenimento polvere
•
N°01 serbatoio contenimento temporaneo polvere esausta da circa 300 kg con base di contenimento
•
per big bag
N°01 stazione di riempimento con postazione di controllo e gestione touch screen
•
Pompa del vuoto da 166 m3/h—5.0 Kw
•
Alimentazione e connessioni: 380V 4P 16A 50Hz, aria compressa 8 bar, presa di rete
Peso: circa 700 Kg a seconda delle versioni
Dimensioni minime, variabili a seconda delle versioni: LxPxH 5000x2000x3500 mm
